วิธีการตัดเส้นนั้นมีมากมาย วันนี้เราจะมาแนะนำอีกหนึ่งวิธี
คือตัดเส้นด้วยเครื่องมือ pentool จากโปรแกรม Adobe Illustrator
วิธีนี้จะทำให้เส้นออกมาเป็น vector ที่มีความสะอาด เรียบร้อย และสามารถยืดขยายได้โดยเส้นไม่แตกด้วย

เริ่มแรก เปิดโปรแกรม Adobe Illustrator ขึ้นมาก่อน
เวอร์ชั่นที่ใช้ๆ กันอยู่ตอนนี้ล้วนแล้วแต่มีเครื่องมือ pentool กันทั้งนั้น เพราะงั้นเวอร์ชั่นไหนๆ ก็น่าจะทำได้นะ

ก่อนจะเริ่มตัดเส้น เรามาทำความรู้จักกับเครื่องมือ pentool กันซักเล็กน้อย
(สำหรับคนที่ใช้เป็นแล้วก็กระโดดข้าม หรืออ่านผ่านๆ ไปได้เลยจ๊ะ)
pentool pentool เครื่องมือรูปปากกาอันนี้ ใช้การต่อจุดเชื่อมกันกลายเป็นเส้น
สำหรับคนที่ยังไม่เคยลองใช้ ก็ลองซะ ถ้าใช้เป็นก็จะเป็นประโยชน์ได้อีกเยอะในอีกหลายๆ โปรแกรมเลยทีเดียว

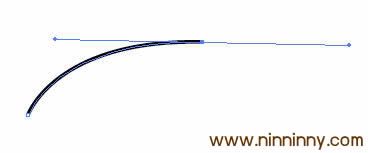

เริ่มต้นด้วยการจุด ที่ใดซักที่หนึ่ง จากนั้นคลิกอีกจุดหนึ่งโดยหลังจากคลิกแล้วอย่าเพิ่งปล่อยนิ้ว
ให้ลองลากๆ เมาส์ดูก่อนจนเห็นเป็นเส้นโค้ง

จะเห็นได้ว่าที่เส้นโค้งนั้นจะประกอบด้วยจุดสองจุด เส้นโค้ง และขาหรือแกนที่ใช้จูนความโค้ง
การทำงานของมัน คล้ายๆ การแตกแรงในฟิสิกส์ มนุษย์สายศิลป์ได้ยินฟิสิกส์แล้วอย่าเพิ่งตกใจ
มองง่ายๆ ก็คือ แกนเอียงไปทางใด ก็ส่งผลให้ส่วนโค้งเอียงตามไปทางนั้น
และยิ่งแกนยาวไปทางใดมาก ส่วนโค้งก็จะเบนไปทางนั้นมาก
อ่านไปเข้าใจยาก ควรจะ **ลองทำตามดูจะเข้าใจง่ายกว่ามาก**

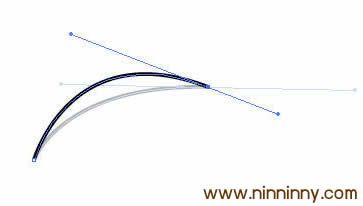

ลองใช้เครื่องมือ  โยกๆ แขนของส่วนโค้งดูน่าจะเข้าใจมากขึ้น
และแน่นอนว่า ต่อจากจุดเดิม เมื่อจุดต่อไปเส้นก็จะโค้งไปตามแขน
นอกจากนั้นเรายังสามารถหักแขนของส่วนโค้ง ให้ไม่สัมพันธ์กับอีกข้างได้
โดยใช้เครื่องมือ anchor point  ปรับที่แขนแทนลูกศรขาว
คิดว่าคงพอคุ้นเคยกับ pentool กันแล้ว แรกๆ อาจจะยังไม่ค่อยเข้าใจแต่ใช้บ่อยๆ ให้คุ้นๆ มือก็ง่ายแล้ว
แล้วก็จะนำไปใช้ได้หลากหลายประโยชน์เลย

ต่อมา มาเริ่มตัดเส้นกันโดยเราจะใช้รูปที่ร่างดินสอไว้ สแกนเข้ามา คลีนเส้นเล็กน้อย
ให้ตอนตัดไม่ต้องเล็งมากว่าจะเอาเส้นไหนดี
ก็ใช้ pentool ตัดเส้นตามภาพร่าง

(คนเพิ่งเริ่มใช้ pentool อาจจะยังไม่ค่อยถนัด ก็ใจเย็นๆ ค่อยๆ ทำไป)
ตัดจนครบทั้งตัวแล้ว

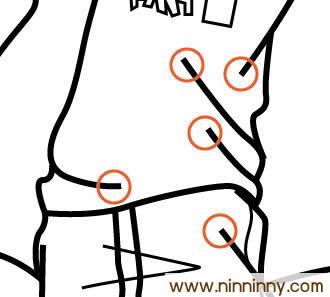

ดูเหมือนจะเสร็จแต่ยังไม่เสร็จ เมื่อลองมองดูดีดี ที่ปลายเส้นมันจะเห็นเป็นมุมเหลี่ยมๆ แข็งๆ


และเนื่องจากมันเป็นเส้นขอบ ปรับอะไรได้ไม่มากเท่าไหร่ เราจึงต้องทำให้มันเป็น path ก่อน

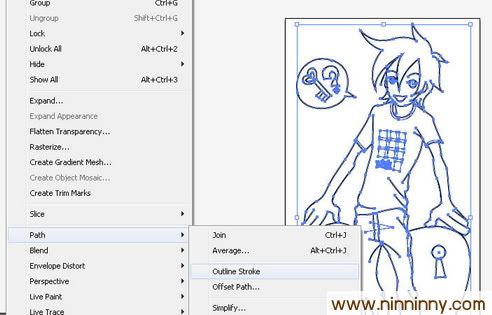

โดย select เส้นที่ตัดไปทั้งหมด (Ctrl+a) แล้วไปที่ menu bar ด้านบน
เลือก Object >> Path >> Outline Stroke

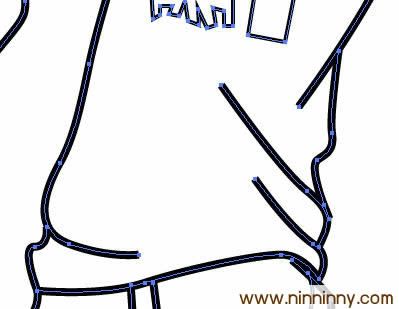

เส้นทั้งหลายก็จะกลายเป็น path (ดูความแตกต่างจากภาพประกอบ)


เวลามีหลายๆ เส้นทับกัน พอเป็น path มันก็จะทับกันไปด้วย บางทีจะทำให้ทำงานลำบาก
เราก็เอา path ทั้งหลายมารวมกันซะโดยการเลือกทั้งหมด แล้วใช้ union ที่ pathfinder

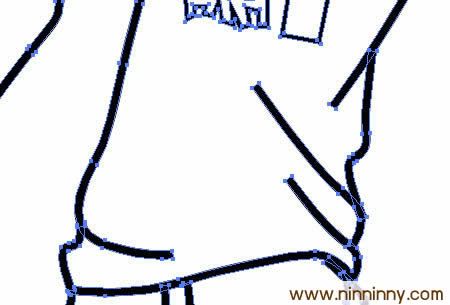

ที่ทำให้เส้นกลายเป็น path นั้นเพราะว่าเราจะลดจุดที่ปลายเส้น ให้กลายเป็นแหลมๆ เหมือนทีแปรง
และสามารถใช้  ขยับจุดเพื่อให้เส้นมีความหนาบางดูมีน้ำหนักได้
อย่างเส้นขอบที่เป็นเหลี่ยมเมื่อกี๊ เราใช้เครื่องมือ delete anchor  คลิ๊กที่จุดใดๆ

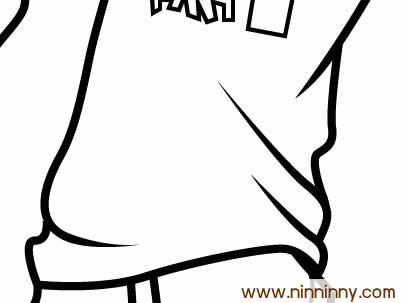

ก็คือลบจุดนั้นๆ ออก และปลายเส้นก็จะกลายเป็นปลายแหลมๆ


เป็นอันเสร็จเรียบร้อย

*ขอขอบคุณพี่วินดี้ ณ Debuz ที่เคยได้สอนวิธีนี้มาด้วยค่ะ

ใครอ่านหรือลองทำแล้วงงตรงไหนโพสถามได้เลยนะ หรือมีเรื่องอะไรอยากให้อธิบายเพิ่มเติมก็ได้
เราเองก็ไม่ค่อยได้ทำ Howto เท่าไหร่ หวังว่าคนที่เข้ามาอ่านจะได้รับประโยชน์ไปไม่มากก็น้อย
(เหมือนกำลังพิมพ์คำนำรายงานสมัยเรียนเลย 555)
